Creo在绘图中添加草绘时没有对象捕捉的功能，在绘制水平或垂直线条以及调整直线的起点或终点时，常会遇到线条偏转一点不再水平或垂直的情况，所以使用Toolkit开发了这个功能。

Toolkit中，草绘直线由ProLinedata结构体表示，官方定义如下：

1
2
3
4
5
6
typedef struct ptc_line
{
  int type;
  Pro3dPnt  end1;
  Pro3dPnt  end2;
} ProLinedata;

其中end1为线段起点坐标，end2为线段终点坐标。结构体还用type表示类型，是因为Toolkit将所有直线、点、曲线、圆、圆弧等草绘均统一用一个联合体表示（直线的type值为2）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
typedef union ptc_curve
{
  ProLinedata         line;
  ProArrowdata        arrow;
  ProArcdata          arc;
  ProSplinedata       spline;
  ProBsplinedata      b_spline;
  ProCircledata       circle;
  ProEllipsedata      ellipse;
  ProPointdata        point;
  ProPolygondata      polygon;
  ProTextdata         text;
  ProCompositeCurvedata comp_curve;
  ProSurfcurvedata    surf_curve;
} ProCurvedata;

ProCurvedata可使用ProDtlentitydata使用ProDtlentitydataCurveGet和ProDtlentitydataCurveSet读取和设定，在具体代码实现时，首先通过ProSelect拾取草绘，并判断其类型是否为直线：

1
2
3
4
5
6
7
8
9
10
11
12
13
status = ProSelect((char *)"draft_ent", 1, NULL, NULL, NULL, NULL, &sel, &size);
if (status != PRO_TK_NO_ERROR || size < 1)
  return;

status = ProSelectionModelitemGet(sel[0], &modelitem);
if (status != PRO_TK_NO_ERROR || modelitem.type != PRO_DRAFT_ENTITY)
  return;

status = ProDtlentityDataGet(&modelitem, NULL, &entdata);
status = ProDtlentitydataCurveGet(entdata, &curvedata);

if (status != PRO_TK_NO_ERROR || curvedata.line.type != 2)
  return;

之后根据直线修改要求，修改ProLinedata的起点坐标end1，和终点坐标end2，再使用ProDtlentitydataCurveSet和ProDtlentityModify依次修改对应的ProDtlentitydata以及ProModelitem,即可完成直线的修改，代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
switch (align_type)
{
case ALIGN_HORIZONTAL_FROM_TOP:
  align_horizontal_from_top(&curvedata.line.end1, &curvedata.line.end2);
  break;
case ALIGN_HORIZONTAL_FROM_MID:
  align_horizontal_from_mid(&curvedata.line.end1, &curvedata.line.end2);
  break;
case ALIGN_HORIZONTAL_FROM_BOTTOM:
  align_horizontal_from_bottom(&curvedata.line.end1, &curvedata.line.end2);
  break;
case ALIGN_VERTICAL_FROM_LEFT:
  align_vertical_from_left(&curvedata.line.end1, &curvedata.line.end2);
  break;
case ALIGN_VERTICAL_FROM_MID:
  align_vertical_from_mid(&curvedata.line.end1, &curvedata.line.end2);
  break;
case ALIGN_VERTICAL_FROM_RIGHT:
  align_vertical_from_right(&curvedata.line.end1, &curvedata.line.end2);
  break;
}

status = ProDtlentitydataCurveSet(entdata, &curvedata);
status = ProDtlentityModify(&modelitem, NULL, entdata);
status = ProWindowCurrentGet(&wid);
status = ProWindowRefresh(wid);

status = ProDtlentitydataFree(entdata);
status = ProWindowRepaint(PRO_VALUE_UNUSED);

修改坐标时，由于起点和终点坐标并不能判断两者相对高低左右位置，为便于用户的理解和操作，需要判断起点和终点的相对位置，可通过以下函数确定高低点和左右点：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
void calculate_top_bottom(ProPoint3d *start, ProPoint3d *end, ProPoint3d **top, ProPoint3d **bottom)
{
  if ((*start)[1] > (*end)[1])
  {
    *top = start;
    *bottom = end;
  }
  else
  {
    *top = end;
    *bottom = start;
  }
}

void calculate_left_right(ProPoint3d *start, ProPoint3d *end, ProPoint3d **left, ProPoint3d **right)
{
  if ((*start)[0] < (*end)[0])
  {
    *left = start;
    *right = end;
  }
  else
  {
    *left = end;
    *right = start;
  }
}

完成之后，即可根据要求修改两点的坐标，以下代码实现将线段在Y轴沿左侧点垂直对齐的功能，同理可以完成其它方式的修改：

1
2
3
4
5
6
7
8
9
10
11
// 将线段在Y轴沿左侧点垂直对齐
void align_vertical_from_left(ProPoint3d *start, ProPoint3d *end)
{
  ProPoint3d *left, *right;
  calculate_left_right(start, end, &left, &right);

  if (fabs((*left)[0] - (*right)[0]) < EPSILON)
    return; // 如果线段是垂直的，则不进行对齐

  (*right)[0] = (*left)[0];
}

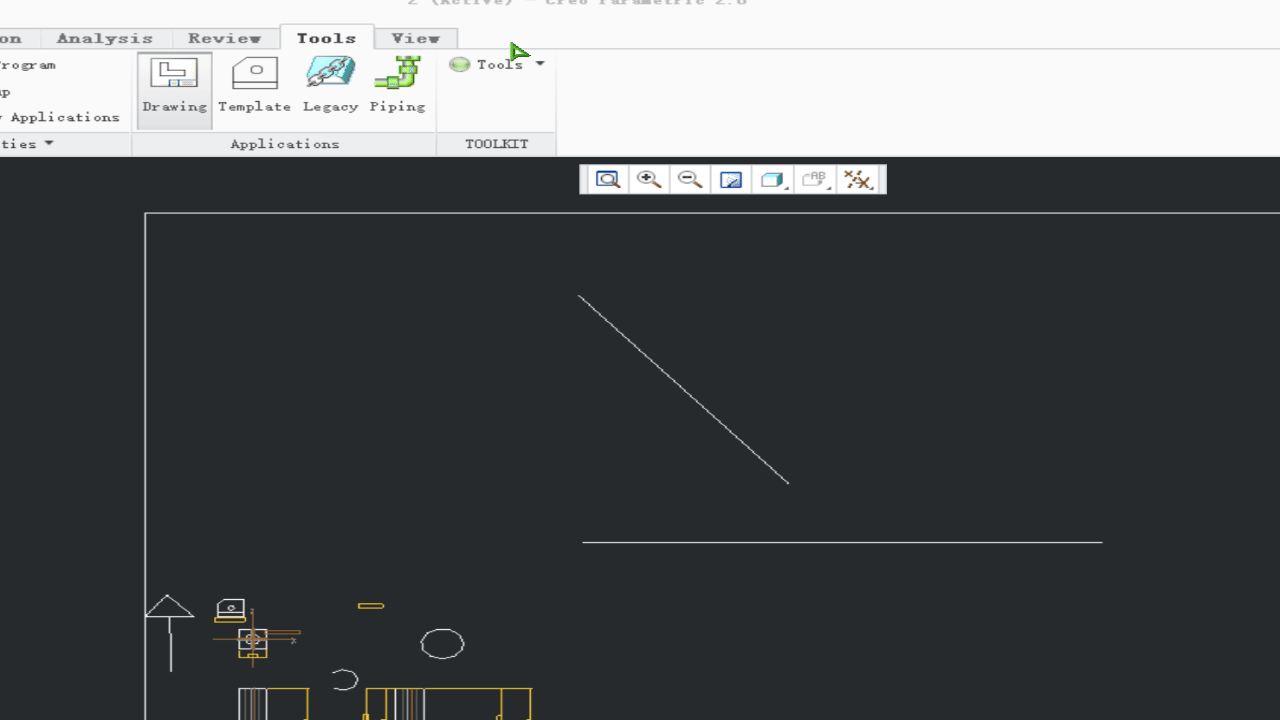

系统演示效果如下图所示：

图 草绘直线修改水平

完整代码可在Github.com下载。代码在VS2010,Creo 2.0 M060 X64下编译通过。
